Beton, taş ve betonarmeden inşa edilebilen istinat duvarı nedir, nasıl yapılır? İşte yanıtı…

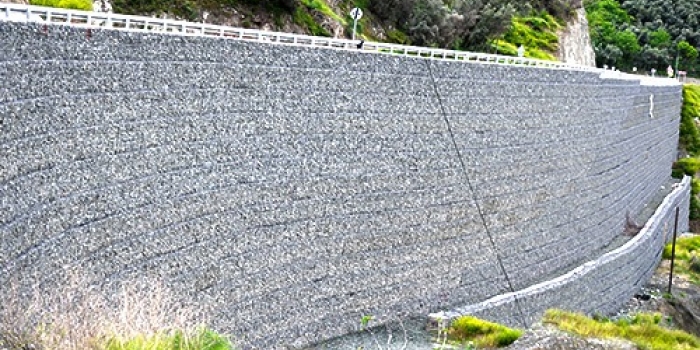

İstinat duvarı nedir?
İstinat duvarı, toprağın ya da yapının kaymasını engellemek amacıyla yapılan duvardır. Dayanma duvarı da denilen istinat duvarı, yüksek bir setin kenarındaki toprağı tutmak için örülür.
İstinat duvarı nerede kullanılır?
İstinat duvarı; bodrum kat duvarlarında, heyelan ve taşkını önleme bölgelerinde, dere ıslahında, rıhtım duvarlarında, malzeme depolanan yerlerde, zemin tutmada, ulaşım sistemlerinin yarma ve dolgularında köprü kenar ayaklarında kullanılır.
İstinat duvarı nasıl yapılır?
İstinat duvarı yapılırken dış etkenlere karşı dayanıklı malzemeler kullanılır. Zemin araştırması yapılarak, kullanılacak malzeme ve duvar tipi seçilir. Duvar temeli donma seviyesinin altını indirilir ve 8-20 metre aralıklar ile dilatasyon derzi bırakılır.
Yığma istinat duvarı alt ve üstünden hatıl ile bağlanmalı. Meyilli ve kayalık arazide duvar kademeler halinde yapılmalı. Zeminde bulunan ya da istinat duvarı arkasında birikebilecek suyun, duvarı itmemesi veya yıkmaması için duvarda barbakan denilen delikle bırakılmalıdır. Kagir malzemelerde yapılan istinat duvarının yüksekliği 1-1.45 metre, beton ağırlık olursa 3-8 metre alınır.
İstinat duvarı türleri nelerdir?
İstinat duvarları esnek istinat duvarları ve rijit istinat duvarları diye ikiye ayrılıyor. Esnek istinat duvarları zemine ankastre ankrajlı ve ankrajsız palplanş ve perdeler, kazı kaplama elemanları, bazı köprülerin kenar ayakları gibi duvarlardır. Rijit istinat duvarları ise taş kargir, donatısız veya kısmen donatılı masif beton, betonarme konsol gibi duvarlardır.
İnşaat Maliyet Hesaplama nasıl yapılır? detaylar için 'İnşaat Maliyet Hesaplama' konulu yazımızı inceleyebilirsiniz.
İstinat duvarı hesabı yapılırken nelere dikkat edilmelidir?
İstinat duvarları yapılırken, duvar arkasında desteklenecek zeminin fiziksel ve mekanik özellikleri, yer altı suyu durumu, duvarın stabilitesi açısından en önemli etkenlerdir. Duvarın ön boyutlandırma ve tasarımına başlamadan önce zemin etüd çalışmaları yapılması ve duvar geometrisi amacına uygun olarak modellenmelidir. Ayrıca modelleme ile istinat duvarı yüksekliğinin ne kadar olacağına karar verilmelidir. Yeraltı suyu problemi olan bir alanda duvar yapımı söz konusu ise, tasarım sahadaki gerçek duruma göre yapılması ve modelleme de buna göre yapılmalıdır.
Metrekare hesaplama nasıl yapılır? detaylar için 'Metrekare Hesaplama' konulu yazımızı inceleyebilirsiniz.
İstinat duvarının projelendirilmesi nasıl yapılır?
* Duvar arkası tabii zemininin cinsi ve özellikleri tespit edilir.
* Duvar tipi seçilir ve ilk boyutları tayin edilir.
* Duvara etki eden kuvvetler hesaplanır.
* Statik analizleri yapılır.
* Statik betonarme hesapları yapılır.
